MLF™ MicroLeadFrame™

Amkor’s MicroLeadFrame™ Package is a near CSP plastic encapsulated package with a copper leadframe substrate. This package uses perimeter lands on the bottom of the package to provide electrical contact to the PWB. The package also offers Amkor’s ExposedPad™ technology as a thermal enhancement by having the die attach paddle exposed on the bottom of the package surface to provide an efficient heat path when soldered directly to the PWB.

Amkor MLF Photo
Also see ...
MLF Test Kits
Part Number Lead Count Body Size Pitch Quantity
Per Tube
.4mm Pitch
A-MLF100-12mm-.4mm 100 12mm .4mm 25
.5mm Pitch
A-MLF8-2x3mm-.5mm 8 3 x 2mm .5mm 155
A-MLF12-3mm-.5mm 12 3mm .5mm 100
A-MLF16-3mm-.5mm 16 3mm .5mm 100
A-MLF20-4mm-.5mm 20 4mm .5mm 75
A-MLF24-4mm-.5mm 24 4mm .5mm 75
A-MLF28-5mm-.5mm 28 5mm .5mm 60
A-MLF32-5mm-.5mm 32 5mm .5mm 60
A-MLF36-6mm-.5mm 36 6mm .5mm 50
A-MLF40-6mm-.5mm 40 6mm .5mm 50
A-MLF44-7mm-.5mm 44 7mm .5mm 43
A-MLF48-7mm-.5mm 48 7mm .5mm 43
A-MLF52-8mm-.5mm 52 8mm .5mm 37
A-MLF56-8mm-.5mm 56 8mm .5mm 37
A-MLF60-9mm-.5mm 60 9mm .5mm 33
A-MLF64-9mm-.5mm 64 9mm .5mm 33
A-MLF68-10mm-.5mm 68 10mm .5mm 30
.65mm Pitch
A-MLF8-3mm-.65mm 8 3mm .65mm 100
A-MLF16-4mm-.65mm 16 4mm .65mm 75
A-MLF20-5mm-.65mm 20 5mm .65mm 60
A-MLF28-6mm-.65mm 28 6mm .65mm 50
A-MLF32-7mm-.65mm 32 7mm .65mm 43
A-MLF40-8mm-.65mm 40 8mm .65mm 37
A-MLF44-9mm-.65mm 44 9mm .65mm 33
.8mm Pitch
A-MLF4-3mm-.8mm 4 3mm .8mm 100
A-MLF12-4mm-.8mm 12 4mm .8mm 75
A-MLF16-5mm-.8mm 16 5mm .8mm 60
A-MLF20-6mm-.8mm 20 6mm .8mm 50
A-MLF28-7mm-.8mm 28 7mm .8mm 43
A-MLF32-8mm-.8mm 32 8mm .8mm 37
  • Pin counts and body sizes change on an ongoing basis. Please call for updated listing of available packages.
  • Body sizes ranging from 2 x 3mm to 10 x 10mm.
  • Solder plating is 85/15 Sn/Pb.
  • MLF package is a near CSP plastic encapsulated package with a copper leadframe substrate.
  • Parts are packaged in tubes or in trays.
  • Small size (50% space reduction as compared with TSSOP).
  • 0.75 ± 0.9mm mounted height.
  • All lead frames are silver plated.
  • MLFs are available daisy-chained (please call for more details)

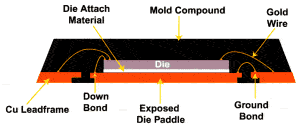

MLF Cross Section Drawing
